输油管道工程设计规范 GB50253-2014：K.2 管道弯曲轴线的计算弯曲半径

责编：段思扬 2019-03-05

资料领取

K.2.1 当埋地输油管道按弹性弯曲铺设时，弹性弯曲的弯曲半径大于钢管的外直径的1000倍，且曲线的弦长大于或等于管道失稳波长时，管道的计算弯曲半径应取管道弹性弯曲的实际弯曲半径。

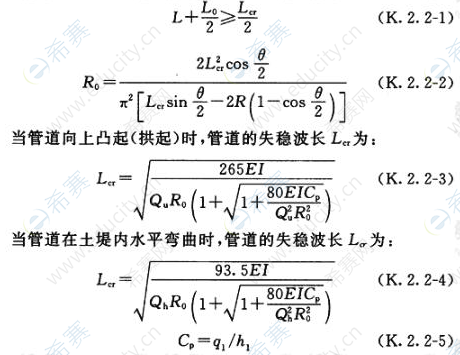

K.2.2 当管道曲线的弦长小于失稳波长，且满足公式(K.2.2-1)时，其弯曲半径应按公式(K.2.2-2)计算：

式中：L——与弯曲管段两侧连接的每一直管段的长度(m)；
L₀——弯曲管段的弦长(m)；
L_cr——管道的失稳波长(m)；
R₀——管道的计算弯曲半径(m)；
R——管道轴线的弯曲半径(m)；
θ——管道的转角(°)；
C_p——土的卸载系数；
q₁——管道向上位移时土的临界支承能力(MN／m)；
h₁——地面(或土堤顶)至管底的距离(m)。
K.2.3 当设计管段由两个冷弯管组成，且弯管之间的直线管段满足公式(K.2.3-1)时，其弯曲半径应按公式(K.2.3-2)计算：

式中：R₁、R₂——分别为两个弯管的弯曲半径(m)；
θ₁、θ₂——分别为两个弯管的转角(°)；
L——两个弯管之间的直管段长度(m)。
K.2.4 当设计管段内为一弯曲半径不大于钢管外直径5倍的弯头时，其弯曲半径应按下式计算：
