工业金属管道设计规范 GB50316-2000：H.1角 焊

H.1.1 角焊缝斜边可以是凸形或凹形的，并应符合附录E图E.0.5的规定。
H.1.2 承插焊管件与管子的焊接应符合其连接要求(图H.1.2)的规定。

图H.1.2 承插焊管件连接要求

H.1.3 承插焊法兰与管子的连接应符合下列规定：
H.1.31 承插焊法兰的焊缝应符合其连接要求(图H.1.3)的规定。

图H.1.3 承插焊法兰的连接要求

H.1.3.2 尺寸X_min为直管名义厚度t_sn的1.4倍或法兰颈部厚度两者中的较小值。
H.1.4 平焊(滑套)法兰与管子的内外侧焊(图H.1.4)应符合下列规定：
H.1.4.1 尺寸X为直管名义厚度t_sn或6．4mm中的较小值。
H.1.4.2 尺寸X_min为直管名义厚度t_sn的1.4倍或法兰颈部厚度两者中的较小值。

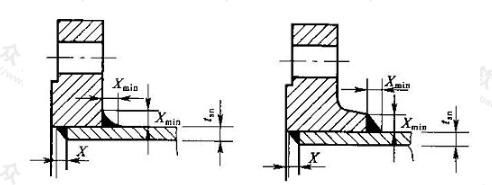

图H.1.4 平焊(滑套)法兰内侧和外侧焊缝
