工业金属管道设计规范 GB50316-2000：6.7特殊法兰和盲板

6.7.1特殊要求的非标准法兰可按现行标准《钢制压力容器》GB 150进行设计。
6.7.2夹在两法兰之间的盲板(图6.7.2)，其计算厚度可按式(6.7.2-1)确定。用整体钢板制造时，式中焊接接头系数E_j等于1。对于一直性盲板应按式(6.7.2-2)增加厚度附加量。

式中 t_m——盲板计算厚度(mm)；
d_G——凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm)；
P——设计压力(MPa)；
[σ]^t——在设计温度下材料的许用应力(MPa)；
E_j——焊接接头系数；
t_pd——盲板的设计厚度(mm)；
C₂——腐蚀或磨蚀附加量(mm)；
C₁——厚度减薄附加量(mm)。

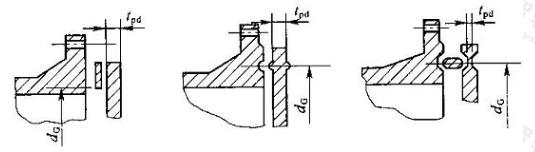

图6.7.2夹在法兰间的盲板
