工业金属管道设计规范 GB50316-2000：6.6平 盖

式中 t_pd——平盖的设计厚度(mm)；
t_p——平盖计算厚度(mm)；
D_i——管子内径(mm)；
K₁，η——与平盖结构有关的系数，按表6.6.1选用；
P——设计压力(MPa)；
[σ]^t——设计温度下材料的许用应力(MPa)；
C——厚度附加量之和(mm)。

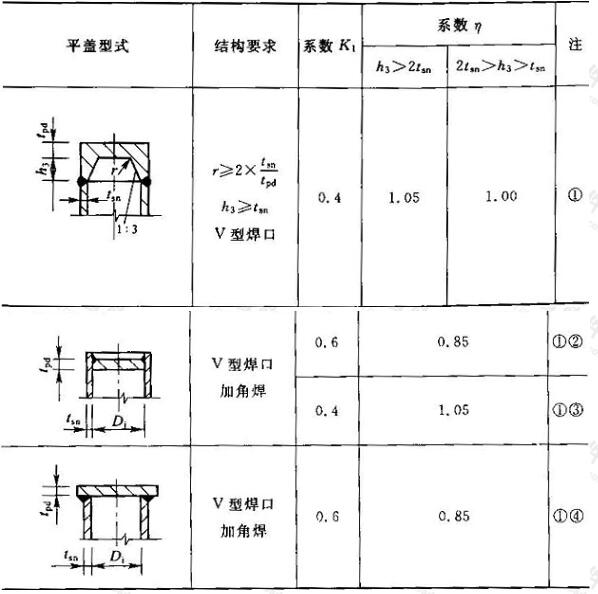

表6.6.1平盖结构型式系数

注：①坡口尺寸应符合本规范第5.9.1条第5.9.1.1款的规定。
②用于公称压力小于或等于2.5MPa和公称直径小于或等于400mm的管道。
③只用于水压试验。公称直径小于或等于400mm的管道。
④用于公称压力小于2.5MPa和公称直径小于40mm的管道。
6.6.2在平盖中心开孔时，应按现行标准《钢制压力容器》GB 150规定进行补强计算。
