工业金属管道设计规范 GB50316-2000：6.2直 管

6.2.1承受内压直管的厚度计算，应符合下列规定：
6.2.1.1当直管计算厚度t_s小于管子外径D_o的1/6时，直管的计算厚度不应小于式(6.2.1-1)计算的值。设计厚度应按式(6.2.1-2)计算。

Y系数的确定，应符合下列规定：
当时，按表6.2.1选取；
当时，

式中：t_s——直管计算厚度(mm)；
P——设计压力(MPa)；
D_o——管子外径(mm)；
D_i——管子内径(mm)；
[σ]^t——在设计温度下材料的许用应力(MPa)；
E_j——焊接接头系数；
t_sd——直管设计厚度(mm)；
C——厚度附加量之和(mm)；
C₁——厚度减薄附加量，包括加工、开槽和螺纹深度及材料厚度负偏差(mm)；
C₂——腐蚀或磨蚀附加量(mm)；
Y——系数。

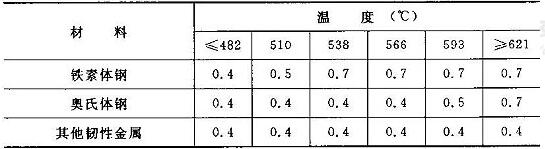

表6.2.1 系数Y值

注：①介于表列的中间温度的Y值可用内插法计算。
②对于铸铁材料Y＝0。
6.2.1.2当直管计算厚度t_s大于或等于管子外径D_o的1/6时，或设计压力P与在设计温度下材料的许用应力[σ]^t和焊接接头系数E_j乘积之比大于0.385时，直管厚度的计算，需按断裂理论、疲劳和热应力的因素予以特别考虑。
6.2.2承受外压的直管厚度和加强要求，应符合现行标准《钢制压力容器》GB 150的规定。
