1、

阅读以下说明，回答问题1至问题2。

【说明】

企业已经建成比较成熟的园区网络，但是没有专用的数据中心网络，所有的服务器分布在不同的部门，并且不具备集中放置的条件。现在用户希望在已有园区网络上构建一个虚拟网络，需求如下：

1、将散落在不同部门的服务器构建成一个虚拟网络，实现资源整合和业务灵活部署。

2、各服务器上部署着大量的VM，相同业务的服务器之间需要实现二层互通。

3、各VM之间由于业务需求需要在服务器之间进行平滑迁移，且保证业务不中断。

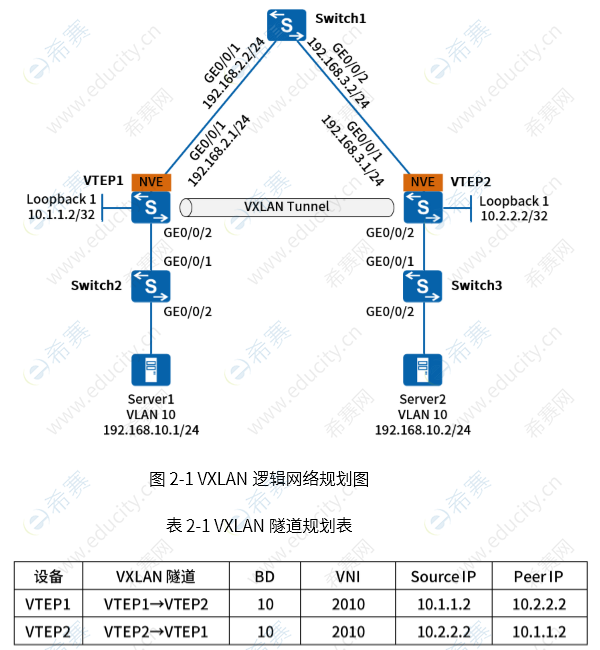

如下图所示，企业在不同的位置都拥有自己的服务器，Server1与Server2都属于VLAN 10，现需要通过VXLAN隧道实现相同业务的服务器之间的二层互通。

【问题1】（5分）

VLAN技术可在一个物理网段下实现多个广播域的逻辑隔离，而VXLAN可以跨越三层网络，属于MAC IN （1）技术，然后在L3的网络中传输，跨越三层网络为以太帧提供传输。主要应用于（2）、多租户隔离等场景，使用（3）对不同的VXLAN进行标识，其中标识符高达（4）位。封装后的目的VXLAN Port固定为（5），源端口号是原始以太帧通过哈希算法计算后的值。

第（3）空备选答案：

A.VID B.VNI

【问题2】（10分）

配置思路如下，请补全下列代码。

1、分别在VTEP1、VTEP2、Switch1上配置路由协议，保证网络三层互通。

2、分别在VTEP1、VTEP2上配置VXLAN接入业务部署方式，在Switch2、Switch3上配置VLAN。

3、分别在VTEP1、VTEP2上配置VXLAN隧道。

配置路由协议

# 配置VTEP1各接口IP地址。VTEP2和Switch1的配置与VTEP1类似。

<HUAWEI> system-view

[HUAWEI] sysname VTEP1

[VTEP1] interface loopback 1

[VTEP1-LoopBack1] ip address 10.1.1.2 32

[VTEP1-LoopBack1] quit

[VTEP1] interface gigabitethernet 0/0/1

[VTEP1-GigabitEthernet0/0/1] （6）

[VTEP1-GigabitEthernet0/0/1] ip address 192.168.2.1 24

[VTEP1-GigabitEthernet0/0/1] quit

[VTEP1] ospf router-id 10.1.1.2

[VTEP1-ospf-1] area 0

[VTEP1-ospf-1-area-0.0.0.0] network （7）

[VTEP1-ospf-1-area-0.0.0.0] network 192.168.2.0 0.0.0.255

[VTEP1-ospf-1-area-0.0.0.0] quit

[VTEP1-ospf-1] quit

#分别在Switch2、Switch3上配置VLAN，在VTEP1、VTEP2上配置业务接入点。

<HUAWEI> system-view

[HUAWEI] sysname Switch2

[Switch2] vlan 10

[Switch2-vlan10] quit

[Switch2] interface gigabitethernet 0/0/2

[Switch2-GigabitEthernet0/0/2] port link-type access

[Switch2-GigabitEthernet0/0/2] port default vlan 10

[Switch2-GigabitEthernet0/0/2] quit

[Switch2] interface gigabitethernet 0/0/1

[Switch2-GigabitEthernet0/0/1] port link-type trunk

[Switch2-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[Switch2-GigabitEthernet0/0/1] quit

<HUAWEI> system-view

[HUAWEI] sysname Switch3

[Switch3] vlan 10

[Switch3-vlan10] quit

[Switch3] interface gigabitethernet 0/0/2

[Switch3-GigabitEthernet0/0/2] port link-type access

[Switch3-GigabitEthernet0/0/2] port default vlan 10

[Switch3-GigabitEthernet0/0/2] quit

[Switch3] interface gigabitethernet 0/0/1

[Switch3-GigabitEthernet0/0/1] port link-type trunk

[Switch3-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[Switch3-GigabitEthernet0/0/1] quit

[VTEP1] bridge-domain 10

[VTEP1-bd10] quit

[VTEP1] interface gigabitethernet 0/0/2

[VTEP1-GigabitEthernet0/0/2] port link-type trunk

[VTEP1-GigabitEthernet0/0/2] quit

[VTEP1] interface gigabitethernet 0/0/2.1 mode l2

[VTEP1-GigabitEthernet0/0/2.1] encapsulation dot1q （8）

[VTEP1-GigabitEthernet0/0/2.1] bridge-domain （9）

[VTEP1-GigabitEthernet0/0/2.1] quit

[VTEP2] bridge-domain 10

[VTEP2-bd10] quit

[VTEP2] interface gigabitethernet 0/0/2

[VTEP2-GigabitEthernet0/0/2] port link-type trunk

[VTEP2-GigabitEthernet0/0/2] quit

[VTEP2] interface gigabitethernet 0/0/2.1 mode l2

[VTEP2-GigabitEthernet0/0/2.1] encapsulation dot1q vid 10

[VTEP2-GigabitEthernet0/0/2.1] bridge-domain 10

[VTEP2-GigabitEthernet0/0/2.1] quit

#分别在VTEP1、VTEP2上配置VXLAN隧道

[VTEP1] bridge-domain 10

[VTEP1-bd10] vxlan vni 2010

[VTEP1-bd10] quit

[VTEP1] （10）

[VTEP1-Nve1] source 10.1.1.2

[VTEP1-Nve1] vni 2010 head-end peer-list 10.2.2.2

[VTEP1-Nve1] quit

[VTEP2] bridge-domain 10

[VTEP2-bd10] vxlan vni 2010

[VTEP2-bd10] quit

[VTEP2] interface nve 1

[VTEP2-Nve1] source 10.2.2.2

[VTEP2-Nve1] vni 2010 head-end peer-list （11）

[VTEP2-Nve1] quit

上述配置成功后，在VTEP1和VTEP2设备上执行（12）命令可以查看VNI的状态，执行（13）命令可查看到VXLAN隧道的信息。
