软考高级系统架构设计师案例分析例题及答案！

[案例场景]

某企业计划开发一个在线协作平台，支持用户实时文档编辑、资源发布与检索、身份认证等功能。系统采用分布式架构设计，包含多个微服务模块，并需要通过负载均衡技术提升系统性能和可用性。

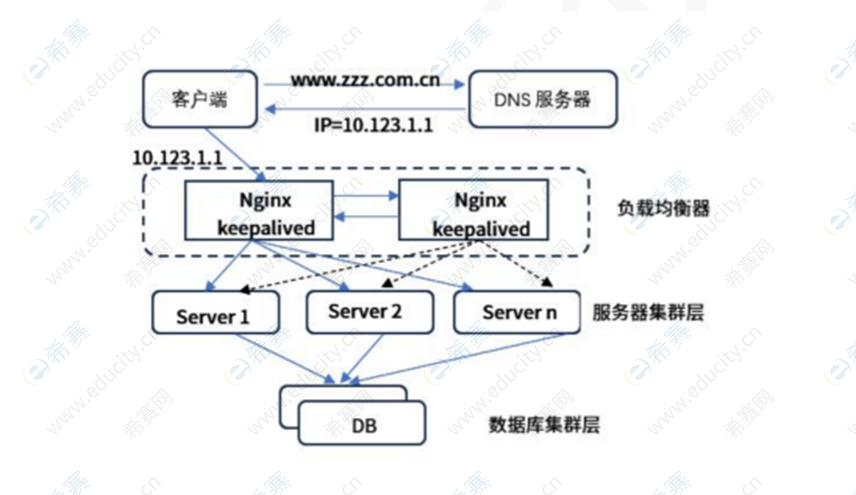

以下是该系统的部分架构设计图:

架构图描述:

1.客户端通过域名访问系统，DNS 服务器将请求解析到负载均衡器。

2.负载均衡器将请求分发到多个应用服务器节点(Server 1~Server N)。

3.后端使用共享的数据库集群和分布式文件存储。

问题内容:

[问题1] (8分)

若负载均衡器采用加权最小连接数算法,请用100字以内的文字说明其适用场景及与普通最小连接数算法的区别。

[问题2] (4分)

在应用服务器集群包含以下服务构件:

(a)ldentification Bean(身份认证)

(b) ResPublish Bean(资源发布)

(c) ResRetrieval Bean(资源检索)

(d) OnlineEdit Bean(在线编辑)

有状态服务服务构件包含(1);无状态服务构件包含(2)。

[问题3] (4分)

在静态负载均衡算法中,若希望相同来源的请求始终分配到同一台服务器,应选择(1)算法;若希望根据服务器性能差异分配请求，应选择(2)算法。

[问题4] (4分)

在该架构的设计图中，应用的是硬件负载均衡，软件负载均衡的常见实现包括(1).

(2) 、Nginx。

[问题五] (5分)

为什么“统计分析构件(Statistics Bean)”被设计为无状态服务?

试题答案:

[问题1]

适用场景:节点处理能力不同且需要动态分配负载。区别:加权最小连接数算法在最小连接数基础上，考虑了节点处理能力的权重，避免高性能节点空闲。

[问题2]

(1) (a) (d)

(2) (b) (c)

[问题3]

源地址哈希散列，加权轮转

[问题4]

(1) (2):LVS、HAproxy

 [问题5]

原因:统计分析依赖历史数据，数据存储在外部数据库或缓存中，服务本身不保存状态。
